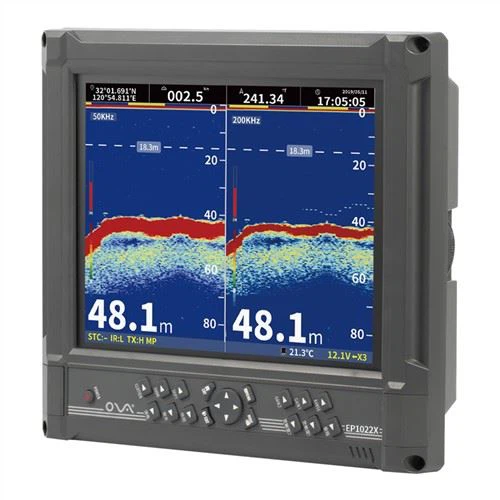

یک ماهی یاب تصویربرداری پایین از دو بخش تشکیل شده است: واحد اصلی (با صفحه نمایش) و مبدل.

واحد اصلی باید در جایی قرار داشته باشد که بتوان به راحتی به آن در کابین یا چرخ و غیره دسترسی داشت. مبدل باید از طریق نصب بدنه یا داخل بدنه در کف قایق نصب شود. لطفاً به خاطر داشته باشید که عملکرد یک ماهی یاب تا حد زیادی به این بستگی دارد که مبدل به درستی در کف قایق نصب شده باشد. مبدلی که به درستی نصب نشده است ممکن است منجر به شکست در گرفتن امواج بازتابی یا سایر نقص های جدی شود. برای جلوگیری از این مشکلات، باید با یک فروشنده فنی در مورد نحوه صحیح نصب مبدل قبل از نصب واقعی مشورت کنید.

نمای کلی مکانیسم عملکرد ماهی یاب

یک ماهی یاب تصویربرداری پایین، امواج اولتراسونیک را از مبدل نصب شده در کف قایق منتقل می کند. امواج اولتراسونیک ارسالی مستقیماً به سمت بستر دریا پیشروی می‌کنند، اما اگر جسمی، یعنی مدرسه ماهی یا سنگ وجود داشته باشد، منعکس می‌شوند. بخشی از آنها به پایین کشتی منعکس می شود که سپس توسط مبدل گرفته می شود. با اندازه گیری زمان سپری شده بین ارسال و دریافت سونوگرافی، عمق مدرسه ماهی محاسبه می شود.
